1、需要下载的软件
USR-WIFI232-Setup-AT指令设置软件:http://www.usr.cn/Download/91.html
USR-TCP232-Test 串口网络二合一调试工具:
http://www.usr.cn/Download/27.html
2. 快速联网协议
?楣ぷ髟 AP 模式下时,会开启一个用于接收快速联网协议命令的 UDP 端口,端口号为 48899(与局域网搜索端口相同,可设置)。电脑或手机可与? Wi-Fi 网络直连,通过 UDP 协议下的指令,查询 SSID 信息列表和 设置路由器 SSID 及密码。设置完成后,?榛嶙远仄,连接至设定的路由器,此时工作在 STA 模式。
协议格式说明:
a. 查询指令
序号 |
名称 |
字节数 |
说明 |
1 |
包头 |
1 |
固定值 0xFF |
2 |
长度 |
2 |
长度之后(不包括长度),校验字之前(不包括校验字)的所有字节数。 |
3 |
命令字 |
1 |
命令类型,0x01 为查询指令 |
4 |
校验字 |
1 |
包头之后(不包括包头),校验字之前(不包括校验字)的所有字节的累加和。 |
回复指令
序号 |
名称 |
字节数 |
说明 |
1 |
包头 |
1 |
固定值 0xFF |
2 |
长度 |
2 |
长度之后(不包括长度),校验字之前(不包括校验字)的所有字节数。 |
3 |
命令字 |
1 |
命令类型,查询指令对应的回复指令为 0x81 |
4 |
AP 个数 |
1 |
当前搜索到的 AP 的个数 |
5 |
SSID1 |
不定长 |
路由器 1 的 SSID |
6 |
结束符 |
1 |
路由器 1 的 SSID 结束符,固定值 0x00 |
7 |
信号强度 1 |
1 |
路由器 1 网络的信号强度,范围 0~100,对应的实际值为 0%~100% |
8 |
结束符 |
2 |
信号强度 1 的结束符,0x0D,0x0A |
... |
... |
... |
.... |
M |
SSIDn |
不定长 |
路由器 n 的 SSID |
M+1 |
结束符 |
1 |
路由器 n 的 SSID 结束符,固定值 0x00 |
M+2 |
信号强度 n |
1 |
路由器 n 网络的信号强度,范围 0~100,对应的实际值为 0%~100% |
M+3 |
结束符 |
2 |
信号强度 n 的结束符,0x0D,0x0A |
M+4 |
校验字 |
1 |
包头之后(不包括包头),校验字之前(不包括校验字)的所有字节的累加和 |
例子:
手机发送给?椋ㄊ剖:FF 00 01 01 02
模块返回给手机(十六进制数):FF 00 14 81 02 54 45 53 54 31 00 40 0D 0A
54 45 53 54 32 00 37 0D 0A 1F
解释:手机向?榉⑺筒檠噶,查询路由器相关信息。模块返回给手机的信息是:有 2 个路由器,路由器 1 的 SSID 为“TEST1”,信号强度为 64%;路由器 2 的 SSID 为“TEST2”,信号强度为 55%。
注:?榛馗吹穆酚善餍畔⑹歉菪藕徘慷扰判蚬摹
b. 设置命令
序号 |
名称 |
字节数 |
说明 |
1 |
包头 |
1 |
固定值 0xFF |
2 |
长度 |
2 |
长度之后(不包括长度),校验字之前(不包括校验字)的所有字节数。 |
3 |
命令字 |
1 |
命令类型,0x02 为设置指令。 |
4 |
保留字 |
1 |
默认为 0x00 |
5 |
SSID |
不定长 |
路由器的 SSID。 |
6 |
分隔符 |
2 |
SSID 结束符,固定值 0x0D,0x0A |
7 |
密码 |
不定长 |
路由器的密码。 |
8 |
校验字 |
1 |
包头之后(不包括包头),校验字之前(不包括校验字)的所有字节的累加和。 |
回复指令
序号 |
名称 |
字节数 |
说明 |
1 |
包头 |
1 |
固定值 0xFF |
2 |
长度 |
2 |
长度之后(不包括长度),校验字之前(不包括校验字)的所有字节数。 |
3 |
命令字 |
1 |
命令类型,0x82 为设置指令对应的回复指令。 |
4 |
校验值 |
1 |
SSID 的校验结果,如果可以查到此 SSID 对应的网络值为 0x01,如果查不到,值为 0x00。 |
5 |
校验值 |
1 |
密码的校验结果,如果密码的格式正确值为 0x01,如果不正确,值为 0x00。 |
6 |
校验字 |
2 |
包头之后(不包括包头),校验字之前(不包括校验字)的所有字节的累加和。 |
例子:
手机发送给?椋ㄊ剖:FF 00 11 02 00 54 45 53 54 31 0D 0A 31 32 33 34 35 36 37 38 3F
?榉祷馗只ㄊ剖:FF 00 03 82 01 01 87
解释:手机向?榉⑺蜕柚弥噶,设置 SSID 为“TEST1”,密码为“12345678”。?榉祷馗只男畔⑹牵捍嬖 SSID 为“TEST1”的网络,密码格式正确。
3. 测试举例
配置C210连接路由ssid为“TEST1”,密码为“12345678”的路由:

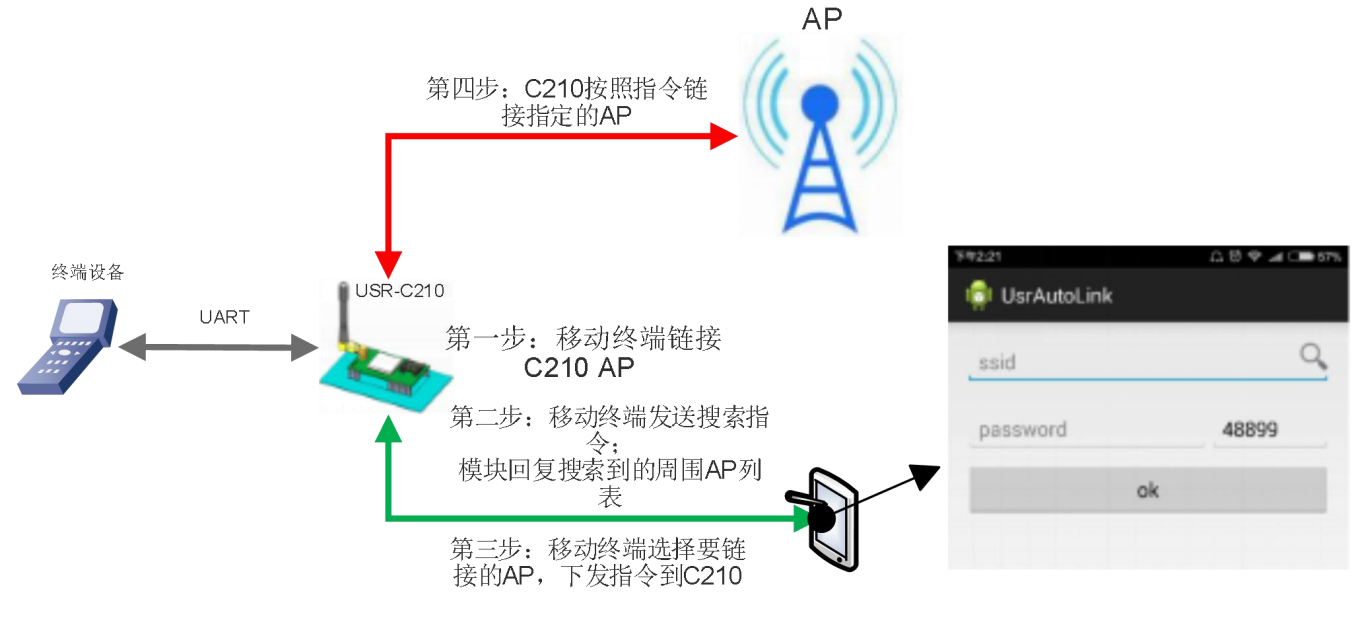

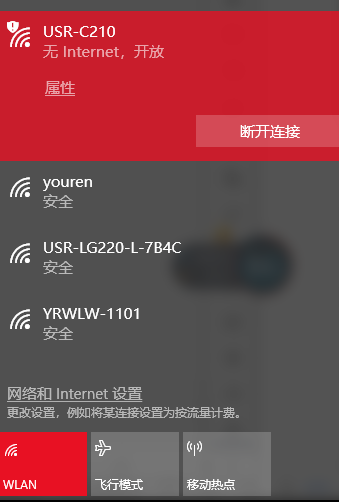

a. C210默认为AP模式,电脑连接C210的wifi。

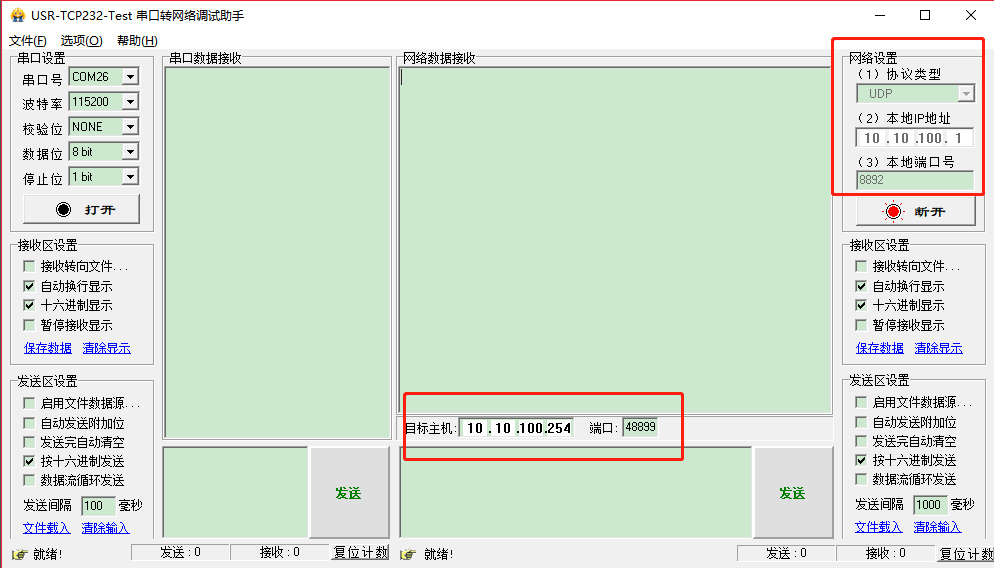

b. 打开USR-TCP232-Test串口与网络调试助手,网络设置 - 协议类型:UDP,
本地ip为电脑连接C210获取到的ip,本地端口自定义设置。
设置完点击连接。
设置目标主机为210?樽陨韑an口IP,默认为10.10.100.254,端口:48899
(C21X、C322系列?槎丝:48899, USR-WIFI232-A2\B2端口号为49000 )

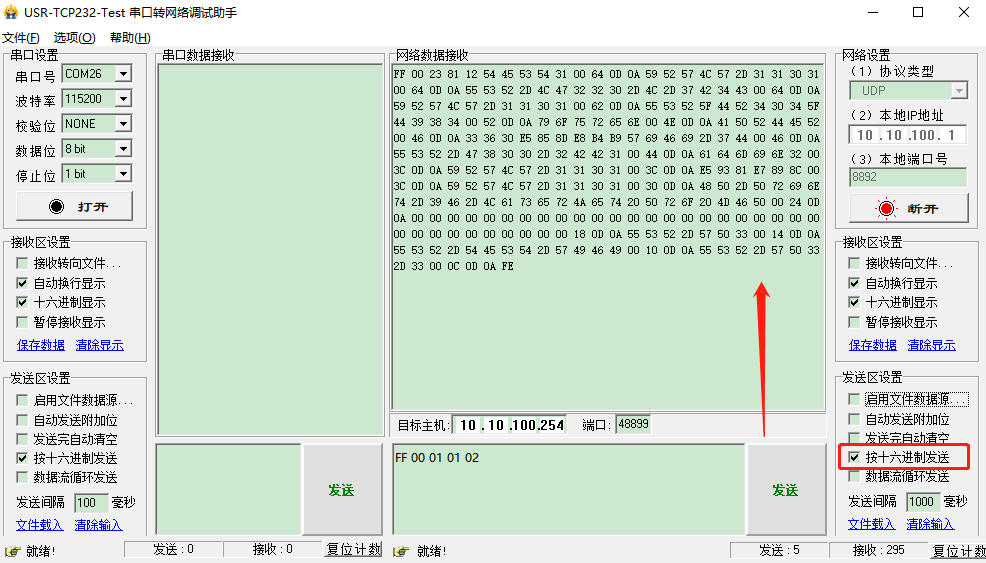

c. 按十六进制发送 “FF 00 01 01 02”,查询周围路由wifi。

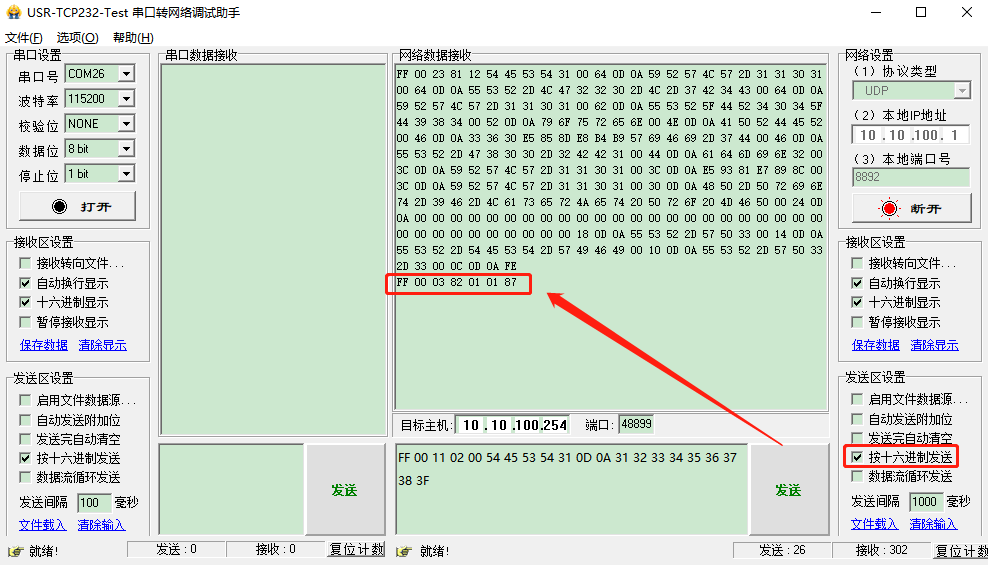

d. 配置要连接的路由“TEST1”、密码为“12345678”按十六进制发送“FF 00 11 02 00 54 45 53 54 31 0D 0A 31 32 33 34 35 36 37 38 3F”
e. 查询?槭欠衽渲貌⒘勇酚wifi.

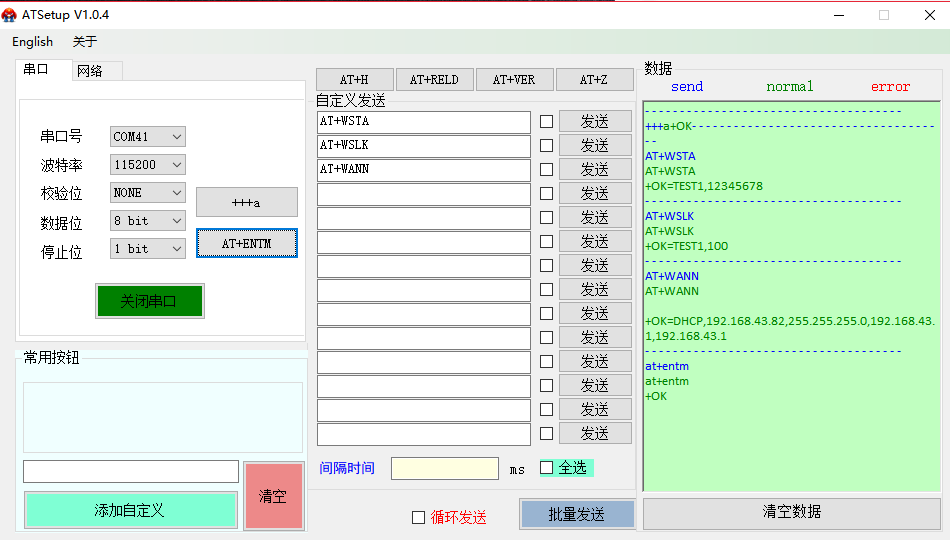

打开ATSetup软件,正确打开串口,点击“+++a”返回OK进入AT命令模式。
AT+WSTA :查询STA模式下连接wifi的ssid与密
AT+WSLK :查询STA链接状态
AT+WANN :查询获取到的IP
AT+ENTM :退出AT指令模式
